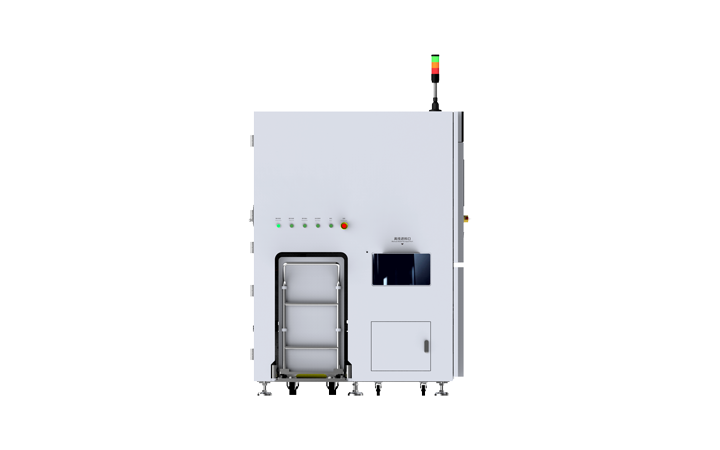

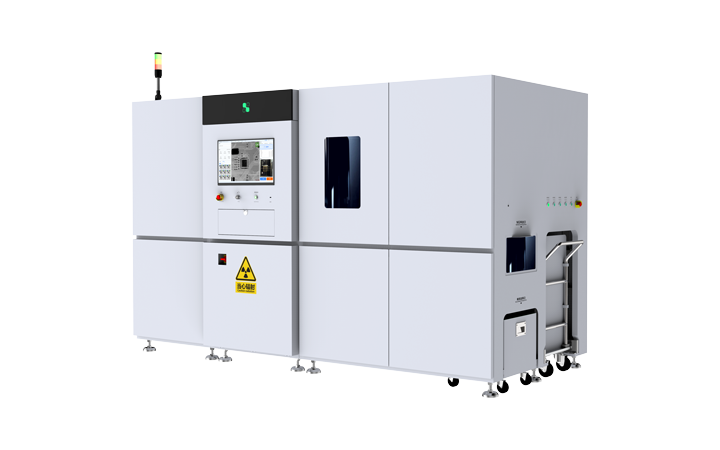

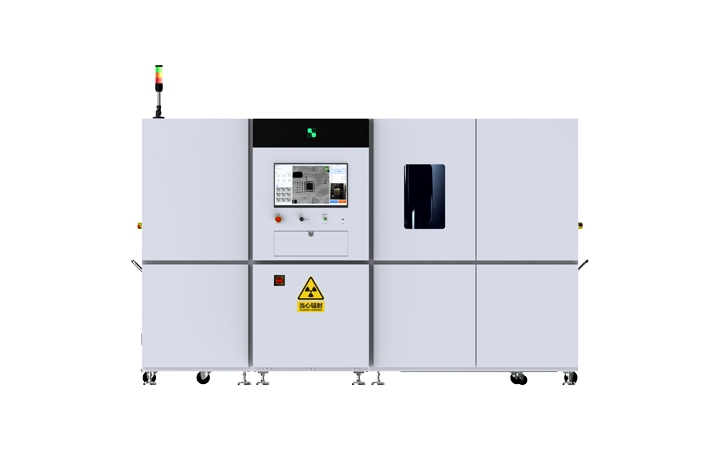

يتكون النظام بشكل رئيسي من سبع وحدات رئيسية، بما في ذلك مصدر الأشعة السينية، وحدة التصوير، نظام معالجة الصور بالكمبيوتر، النظام الميكانيكي، نظام التحكم الكهربائي، نظام حماية السلامة، ونظام الإنذار. فهو يدمج الاختبارات غير المدمرة الحديثة (NDT)، وتكنولوجيا برامج الكمبيوتر، وتكنولوجيا الحصول على الصور ومعالجتها، وتكنولوجيا النقل الميكانيكي، وخوارزميات الذكاء الاصطناعي، التي تغطي التخصصات التقنية الأربعة الرئيسية للبصريات والميكانيكا والإلكترونيات والحوسبة. ومن خلال الاستفادة من خصائص امتصاص الأشعة السينية المختلفة للمواد ذات التركيبات والسماكات المختلفة، يلتقط النظام صورًا للمكونات الإلكترونية داخل حزم البكرات ويقوم بإجراء العد التلقائي للمكونات. تم تصميم آلة عد بكرات X-Ray الأوتوماتيكية بالكامل عبر الإنترنت للعمل مع خطوط إنتاج SMT لعد مخزون البكرات تلقائيًا في نهاية الخط. وهو يدعم بكرات مقاس 7 إلى 15 بوصة ويوفر التحميل التلقائي، والفحص التلقائي، والمسح التلقائي للرموز الشريطية ووضع العلامات عليها، والتفريغ التلقائي، مما يقلل بشكل كبير من متطلبات العمالة مع تحسين الكفاءة التشغيلية. يمكن أيضًا دمج آلة عد بكرات X-Ray عبر الإنترنت مع MES (نظام تنفيذ التصنيع) حسب الحاجة، مما يتيح إدارة مخزون البكرات بشكل أكثر كفاءة وموثوقية مع توفير إمكانات إدارة المستودعات الرقمية المحسنة.
يدعم طرق التحميل والتفريغ المتعددة، بما في ذلك عربات التسوق ومركبات AGV والالتحام بصناديق المواد.
سرعة الكشف تصل إلى 13 ثانية لكل قطعة؛ يمكن لوحدة واحدة حفظ 4-5 مشغلين.
دقة العد 99.99%، مدعومة بخوارزميات العد المستندة إلى الذكاء الاصطناعي.
دقة مسح الرمز الشريطي 99.9%، باستخدام كاميرا تعمل بالذكاء الاصطناعي بدقة 20 ميجابكسل.
يحدد مناطق وضع العلامات الفارغة تلقائيًا؛ ميزة فريدة من نوعها في الصناعة.
وضع العلامات ذات الفحص المزدوج (التحقق الثانوي)، وعملية وضع العلامات المضمونة، وإمكانية التتبع الكاملة.
متوافق مع أدراج المواد التي يصل ارتفاعها إلى 90 مم؛ يدعم جميع مواصفات المواد الموجودة في السوق.
أكثر من 15000 نوع من المواد في قاعدة البيانات؛ تحديثات خوارزمية أسرع مع ترقيات عبر الهواء في غضون 72 ساعة.
يدعم التكامل مع أنظمة مختلفة مثل ERP وMES وWMS.
تحسين حماية الأجهزة؛ المعدل المكافئ للجرعة الإشعاعية المقاسة على سطح الجهاز هو <0.5μSv/h.
| المواصفات الشاملة | |
|---|---|
| الأبعاد الشاملة | 3200 مم (طول) × 1450 مم (عرض) × 2300 مم (ارتفاع) (بما في ذلك الضوء بثلاثة ألوان) 3200 مم (طول) × 1450 مم (عرض) × 1950 مم (ارتفاع) (باستثناء الضوء بثلاثة ألوان) |
| الوزن الإجمالي | 3500 كجم |
| إجمالي استهلاك الطاقة | 3200 واط |
| مزود الطاقة | التيار المتناوب 220 فولت 16 أمبير 50/60 هرتز |
| درجة حرارة التشغيل | 5-40 درجة مئوية |
يلتقط نظام الفحص الآلي بالأشعة السينية (AXI) صورًا بالأشعة السينية للمنتجات الإلكترونية ويحلل بنيتها الداخلية دون الإضرار بالمنتج. مدعومًا بنماذج الذكاء الاصطناعي واسعة النطاق من Hikvision Guanlan، يقوم النظام تلقائيًا بمقارنة صور الفحص مع نماذج الذكاء الاصطناعي المدربة لاكتشاف العيوب والمكونات المفقودة ومشكلات التجميع، مما يساعد على تحسين دقة الفحص وكفاءة الإنتاج.
